Проверка антенн 5G8 с передатчиком 200 мВт

Последние и ранние  полеты показали, что за деревьями сильно влияние помех. Также встретил материалы тестирования  видеопередатчиков,5.8 ГГц где как раз есть те, что использую я. Ну и наконец у меня были антенны клевера с разной поляризацией и Helix. Все это подтолкнуло на проверку работы антенн.

Поставил на квадр антенну Клевер с правым вращением RHCP, взял приемник с дисплеем в руки и пошел за дом и вниз к реке. По ходу  я менял антенны по очереди, чтобы увидеть разницу. Helix, особой разницы я не увидел, но направленность есть. В некоторых случаях картинка у helix насыщенней по цвету.

прямая видимость, все антенны давали одинаковую картинку.видео четкое и насыщенное по цветам IMAG0656
за домом.  антенна RHCPвидео не имеет стабильности, однако в некоторые моменты

картинка даже в цвете

IMAG0657
за домом.  антенна LHCPвидео не имеет стабильности, однако в некоторые моменты

картинка даже в цвете

Странно, по идее другая поляризация должна была как то сказаться

IMAG0660
у реки, за домом.  антенна RHCPвидео практически нет, но в каком то положении  картинку удалось поймать IMAG0658
у реки, за домом.  антенна LHCPвидео практически нет, но в каком то положении  картинку удалось поймать

визуально различий от антенны нет, но по фото видно что  чуть хуже, возможно в кадр попал не удачный момент.

IMAG0661

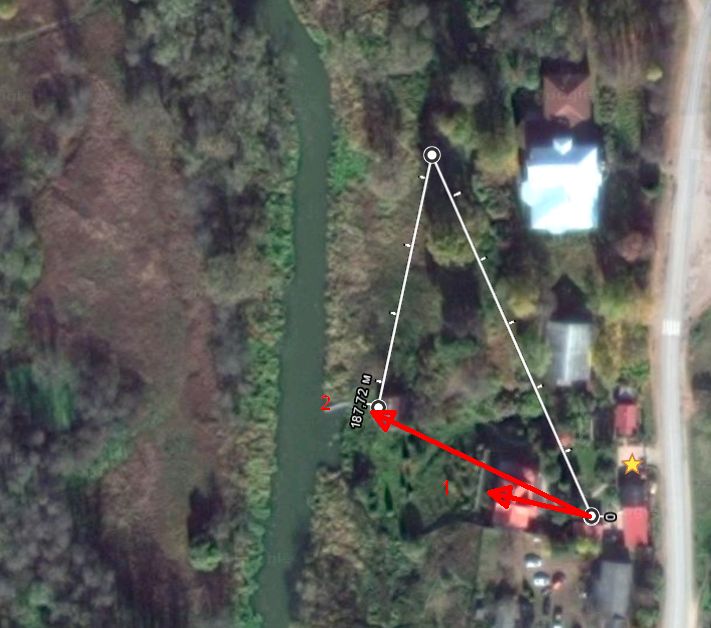

 у реки, за домом.  антенна RH Helixmap RFНаправленность позволила найти направление, где изображение чуть лучше. Понятно , что это отражения, но практика показала, что именно в том направлении кроны деревьев сильно ослабляли сигнал, возможно они также  сильно отражают. Но странно именно такое направление, а не например от реки.



 IMAG0662

Также поменял на передатчике канал.  Если принять во внимание таблицы сравнения, у меня стоял B5 (244/287 мВт), а я поставил А7 (325/339 мВт). Облет  по тем же местам, где наиболее сильны помехи дал тот же результат. Думаю, что на прямой видимости скорее будет видна разница по дальности, если  каналы отличаются по мощности. Также вероятнее всего, что китайцы выпускают экземпляры передатчиков, которые имеют максимумы мощности  в разных каналах и видимо без измерителя  мощности не узнать для конкретного экземпляра где у него наилучшие характеристики.

Пока тестировал, мимо пролетела группа вертолетов, участников авиа парада из Кубинки.

IMAG0664 IMAG0663
