FBG5 переделки на директ

Заказал запчасти,  наконец пришли и  преступил к переносу экструдера на голову.

Выбрал вариант попроще, поскольку печатал такие  большие детали впервые и подстраховался на случай проблем или косяков.

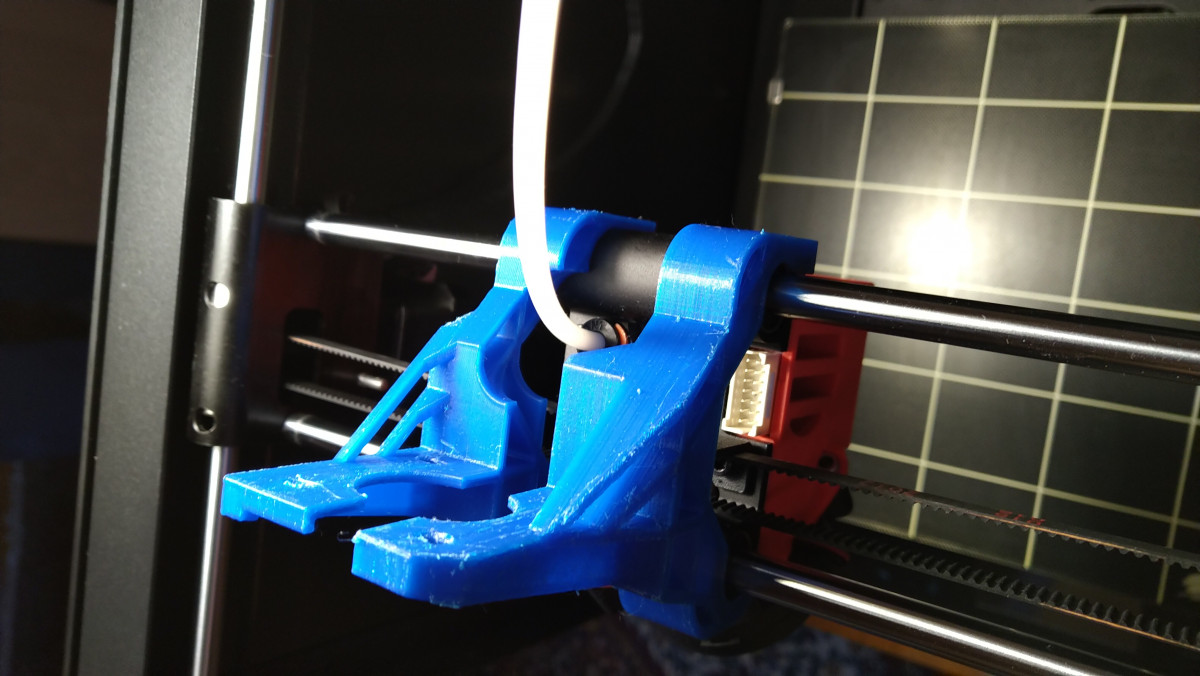

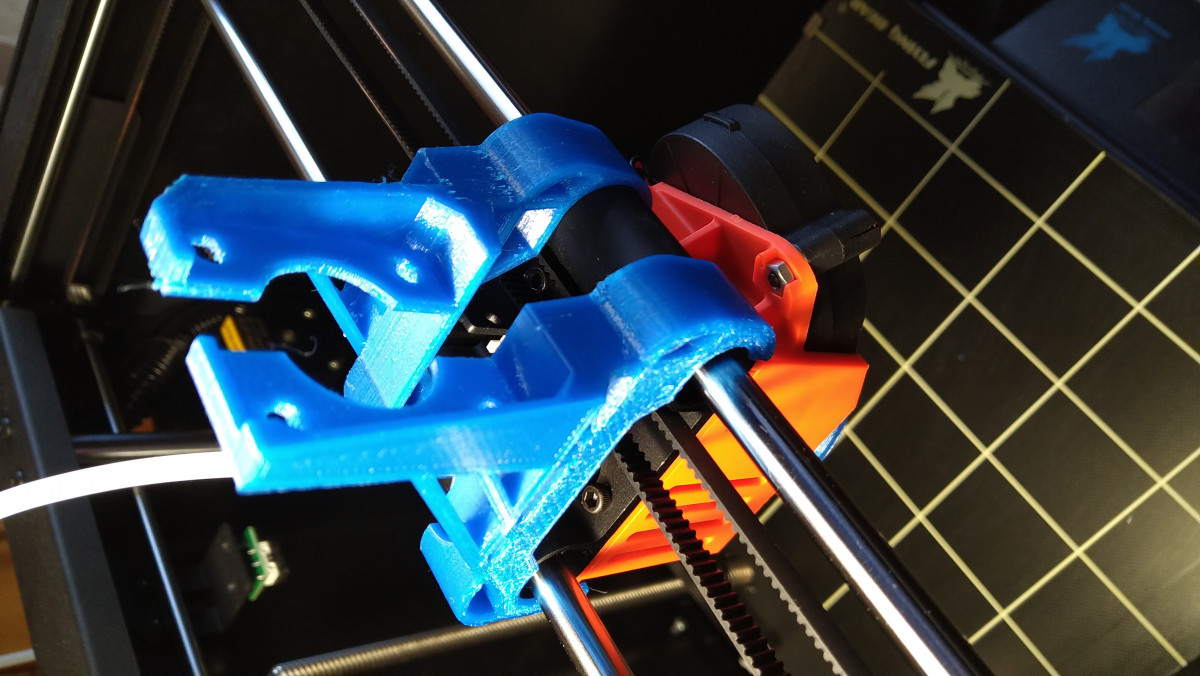

Печатал PET-G, довольно крепкий материал. Пробная установка на голову, примерка

Ну теперь можно снимать экструдер и переносить на голову. новый мотор ставить и  паять провода. Теперь там просто дырка

Получается неплохо, решил сделать разъем наверху, чтобы менять можно было провода ( если мотор крутит в другую сторону), чтобы прошивки брать готовые. Мотор  взял чуть поменьше оригинала и по весу и по размеру 17HS08-1004S-H (https://www.omc-stepperonline.com/nema-17-high-temp-stepper-motor-13ncm-18-4oz-in-insulation-class-h-180c-17hs08-1004s-h)

Заодно у стола поменял подложку, чтобы температура была ровнее ( я изначально ее не замерял, но согласен, что закрытый стол до краев  лучше , чем  только в центре)

Сначала я пробовал на старых драйверах ( у нового мотора я выставил Vref=0,6 В) , но  делал я не с одного захода, а  спустя отпуск, потому уже успели прийти драйвера 2209, Поэтому заменил на них- выставил напряжение  на оси Z 1,2 В и перепрошил Marlin на 2.8.1

  • сбросил EPROM
  • отрегулировал заново высоту стола
  • откалибровал PID
  • рассчитал расход филамента через экструдер- выставил шаги  и сохранил
  • проверил перемещения
  • попробовал сделать тесты — печатал башенки и кубик из PLA

  • попробовал настроить LA, делал несколько тестов, получилось 0,13
